MerMaid.live + ChatGPT 코드 생성

1. Mermaid.live란?

• 정의: 프로젝트 문서화 및 설계 과정에서 유용한 텍스트 기반 다이어그램 툴.
• 특징: 간단한 코드로 복잡한 다이어그램 생성 가능.
• 웹 애플리케이션: 실시간으로 다이어그램 생성 및 공유 가능.

---

2. 주요 기능

• 간단한 문법: 복잡한 그래픽 툴 없이 텍스트만으로 다이어그램 생성.
• 다양한 다이어그램 지원: 순서도, 흐름도, 간트 차트 등 다양한 유형의 다이어그램 지원.
• 실시간 미리보기: 작성한 코드를 즉시 시각화하여 결과 확인 가능.

---

3. Mermaid.live의 활용

1. 프로젝트 문서화

• 설명 : 복잡한 구조나 흐름을 다이어그램으로 쉽게 설명.
• 예시 코드 :

  graph TD;
      A[Start] --> B[Process 1];
      B --> C{Decision};
      C -->|Yes| D[Process 2];
      C -->|No| E[End];

• 결과 :


2. 설계 단계 시각화

• 설명 : 시스템 아키텍처나 데이터 흐름을 시각화하여 팀과 신속히 공유 및 수정 가능.
• 예시 코드 :

  sequenceDiagram;
      participant user;
      participant server;
      User->>Server: Request Data;
      Server-->>User: Send Data;

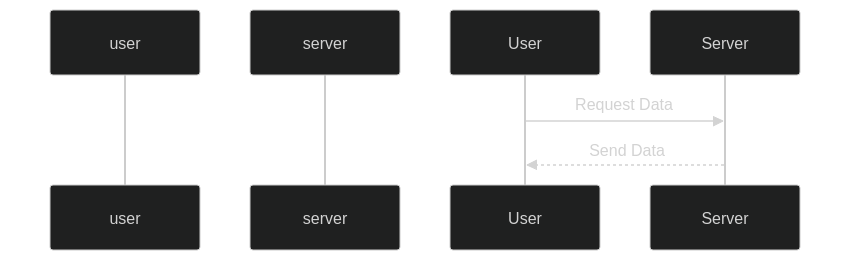

• 결과 :


3. 협업 도구와의 통합

• 설명 : GitHub Markdown을 통해 코드 리포지토리에 다이어그램 포함 가능. README.md 파일이나 Wiki 페이지에 다이어그램 추가로 프로젝트 이해도 향상.

---

4. ChatGPT를 이용한 Mermaid 코드 생성

• 설명 : ChatGPT를 사용하여 다이어그램 구조를 설명하면 자동으로 Mermaid 코드를 생성.
• 예시 :
  - 설명 입력: "시작 지점에서 결정 노드로 이동하고, 결정 노드에서 예 또는 아니오에 따라 다른 노드로 이동한 후 끝점에 도달하는 순서도를 생성해줘."
  - 생성된 코드:


  graph TD;
      A[Start] --> B{Decision};
      B -->|Yes| C[Option 1];
      B -->|No| D[Option 2];
      C --> E[End];
      D --> E[End];


• 결과 :
